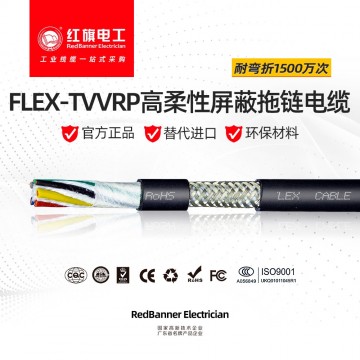

FLEX-TVVRP 柔性屏蔽拖链线
产品属性
芯数：
1芯 2芯 3芯 4芯 5芯 6芯 7芯 8芯 9芯 10芯 11芯 12芯 13芯 14芯 15芯 16芯 17芯 18芯 20芯 24芯 26芯 28芯 30芯 42芯 75芯 其他（详情请咨询）
平方数：
0.14 0.2 0.3 0.5 0.75 1.0 1.5 2.0 2.5 3.0 4.0 6.0 10 16 25 35 50 其他（详情请咨询）
导体材料：
多股极细裸铜丝 多股极细镀锡铜丝 多股极细镀银铜丝
芯线颜色：
标准色 其他颜色（详情请咨询）
绝缘材料：
改良弹性PVC 改良PE 改良弹性PTE PTFE(铁氟龙)
屏蔽结构：
双层屏蔽（铝箔+编织） 四层屏蔽（双层铝箔+双层编织）
屏蔽材料：
铝箔 裸铜丝 镀锡铜丝
屏蔽密度：
80% 95%以上 其他密度（定制）
护套材料：
特殊改性PVC
护套颜色：
黑色 白色 灰色 橙色 绿色 其他颜色（定制）
可选属性：
抗紫外线 防油 防水 耐高温 耐低温 耐高低温 阻燃 耐火 低烟无卤 耐腐蚀 耐酸碱 其他特性（详情请咨询技术人员）
产品特性
弯曲寿命：1500万次
抗电磁干扰
应用场景
适用于干燥或潮湿的室内，无强应力缓释或强制引导的自由连接往复运动下的安装场合
适用于工业环境下的频繁弯曲场合，如木工机械、机床加工设备、物流输送系统、起重机场合
产品参数
参考标准 :
VDE/CE/UL/本企业标准
额定电压 :
截面<0.5mm²时：300/300V截面>0.5mm²时：300/500V截面>1.5mm²时：450/750V
芯线颜色 :
2芯线标准色为棕、蓝3芯线标准色为蓝、棕、黄注绿4芯线标准色为棕、黑、灰、黄注绿5芯线标准色为棕、蓝、黑、灰、黄注绿6芯线标准色为棕、蓝、黑、灰、红、黄注绿7芯线标准色为棕、蓝、黑、灰、橙、红、黄注绿8芯及以上使用数字编码方式标记
温度范围 :
固定安装：-30℃-90℃移动安装：-5℃-90℃
弯曲半径 :
固定安装：弯曲半径为5X电缆外径移动安装：当行程<10m时，弯曲半径为7.5X电缆外径； 当行程>10m时，弯曲半径为10X电缆外径
实验数据:
运动方式 性能 试验条件 滑动（拖链盒） 2500 万次以上 弯曲 300 万次以上 扭转 扭转角度：±180°
扭转速度：90 次/分钟
间隔：500mm/100mm
计数：1 个往返计数 1 次
1000 万次以上(间隔500mm)
50 万次以上(间隔100mm)
弯曲半径：约为线径的 8 倍
弯曲角度：±90°
弯曲速度：40 次/分钟
荷重：4.0N
计数：1 个往返计数 1 次
弯曲半径：约为线径的 6 倍
滑动速度：70 次/分钟
移动距离：500mm
计数：1 个往返计数 1 次
